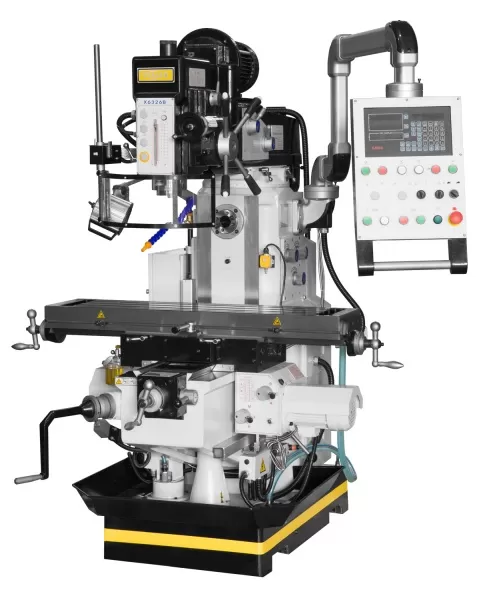

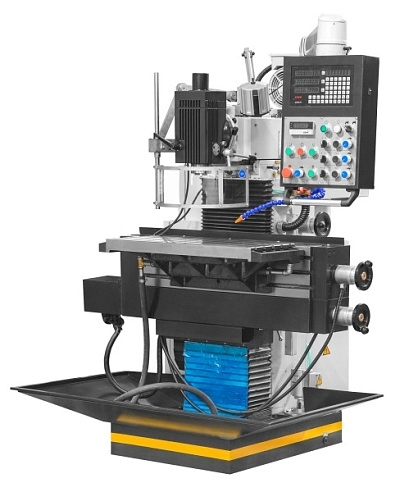

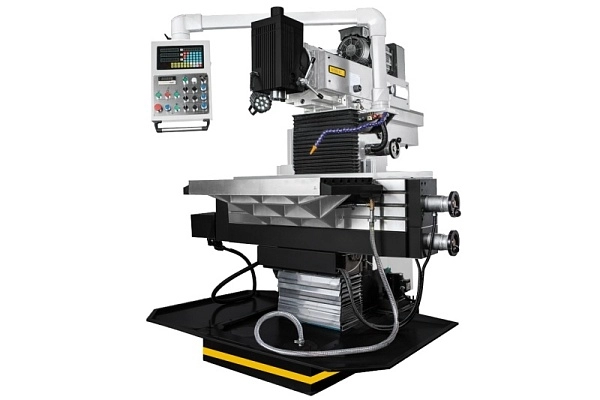

Универсально-фрезерный станок STALEX X6326B
Характеристики
| Мощность двигателя, кВт | 2.2/2.2 |
| Макс. диаметр концевой фрезы, мм | 25 |
| Макс. диаметр сверления (Ст. 3), мм | 40 |
| Макс. диаметр резьбонарезания | M16 |
| Макс. диаметр торцевого фрезерования, мм | 125 |
Описание
Универсально-фрезерный станок предназначен для фрезерования, сверления, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов.

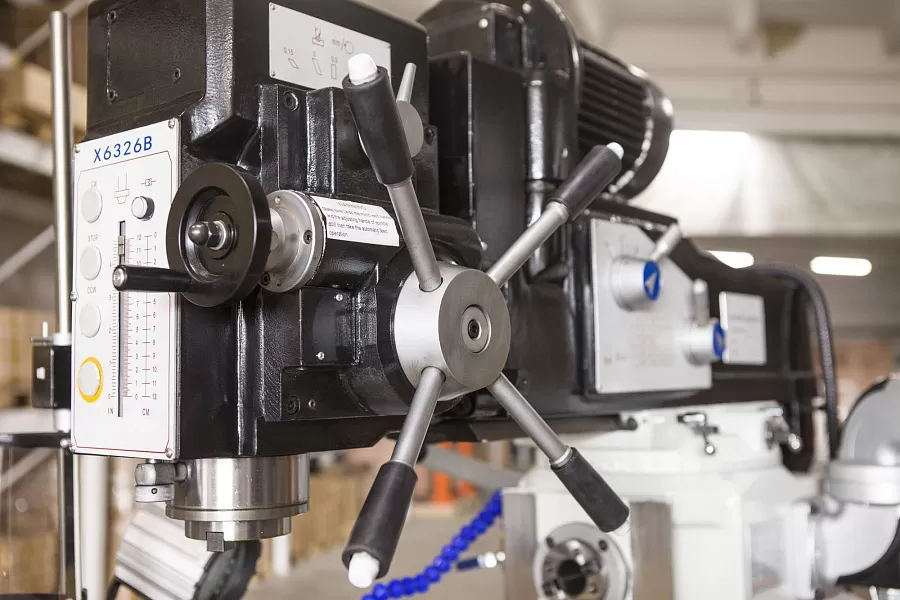

o Автоматический ход пиноли
o Режим резьбонарезания

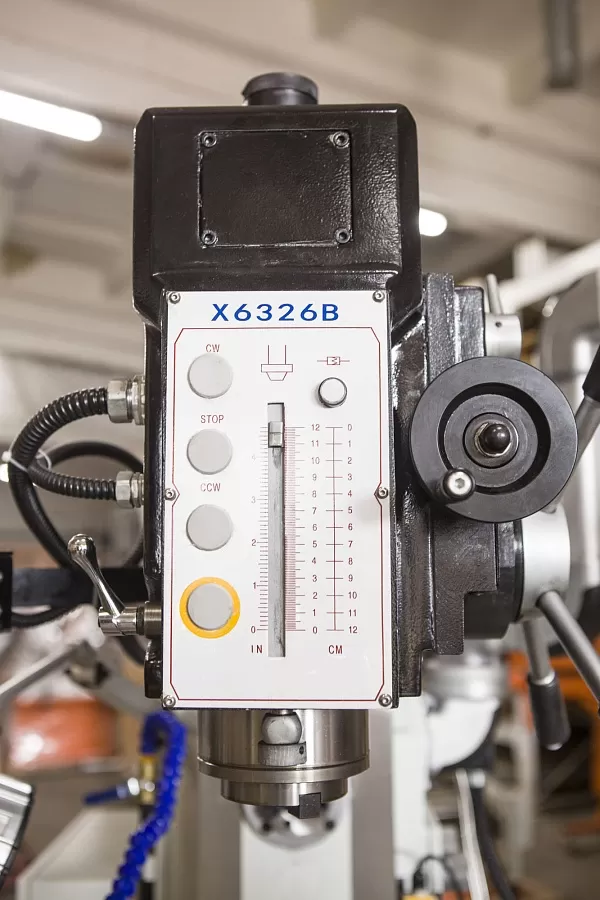

o Правое и левое вращение шпинделя

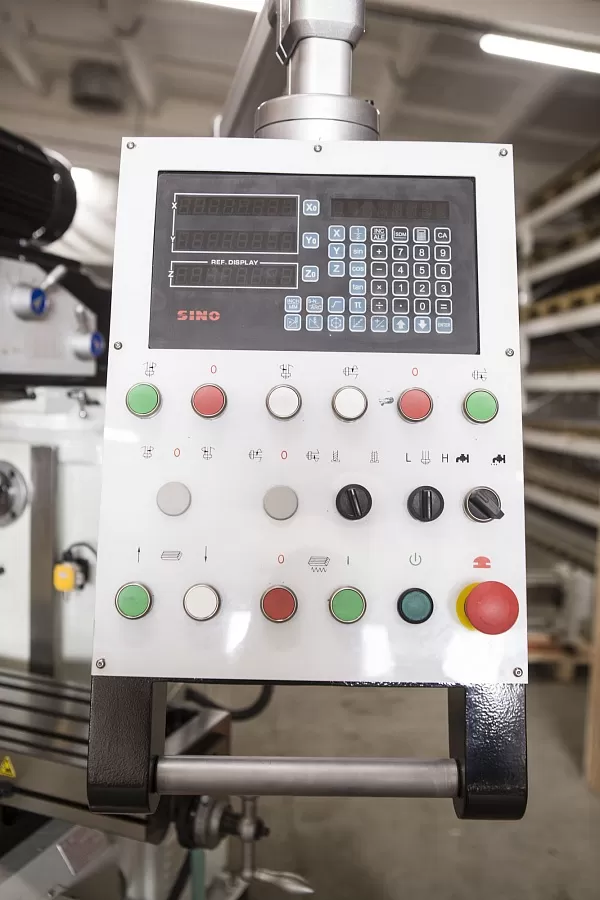

o Цифровая индикация перемещения по оси X, Y, Z

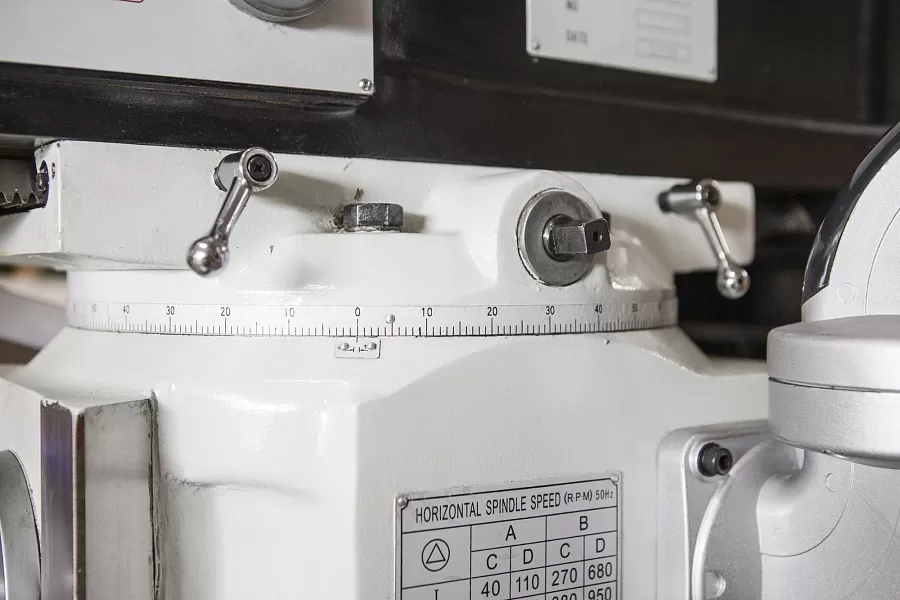

o Наклон головки на угол ± 45° влево/вправо

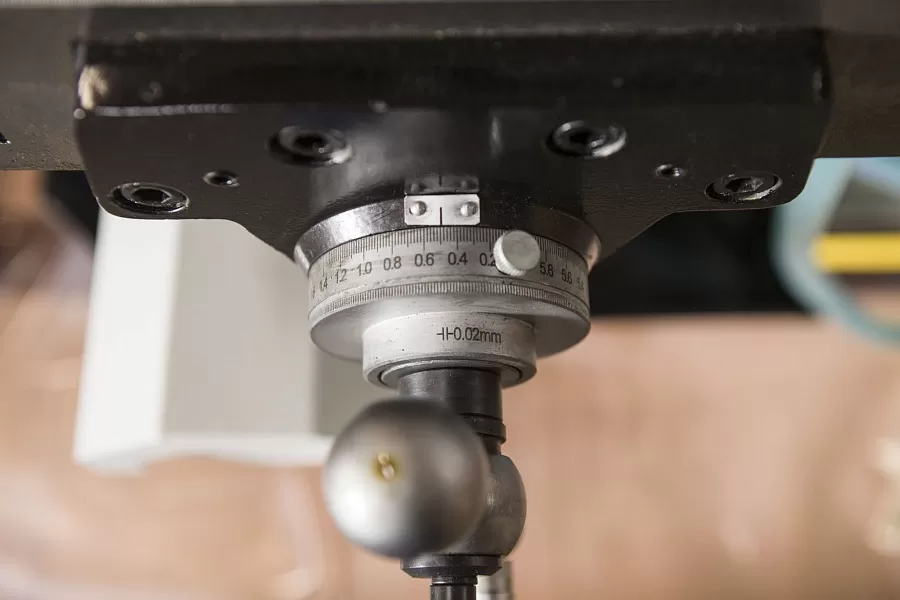

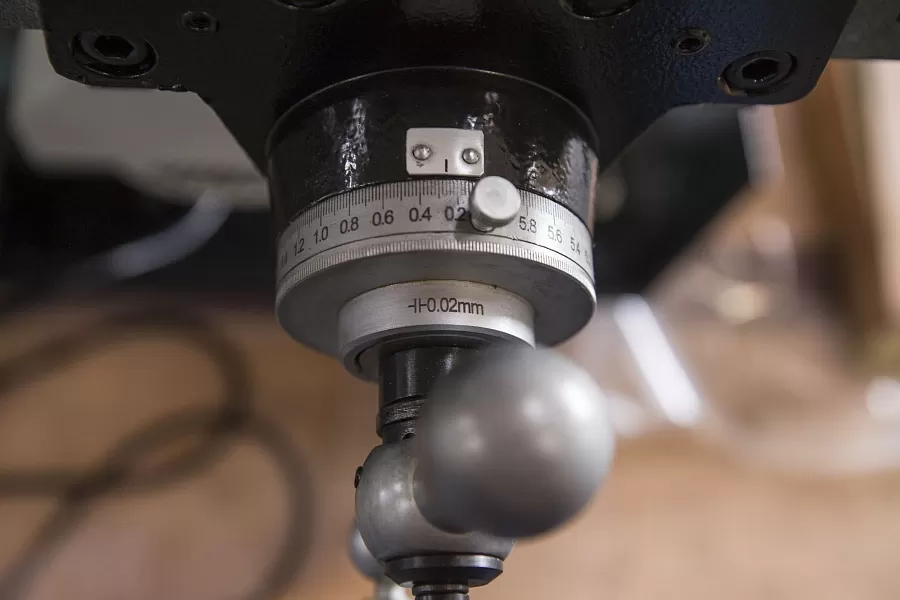

o Точная регулировка подачи по оси Z
o Автоматическая подача по оси X, Y, Z
o Встроенное устройство подвода СОЖ и поддон для сбора стружки
o Лампа освещения
|
|
X POS DRO 3 |
|---|---|
| Количество осей | 3 |
| Цена деления | 0,005 мм |
| Количество знаков | 8 |
| Быстродействие | 60 м/мин |
| Погрешность дискретности | ±1 знак |
| Напряжение питания | 93-250 В |

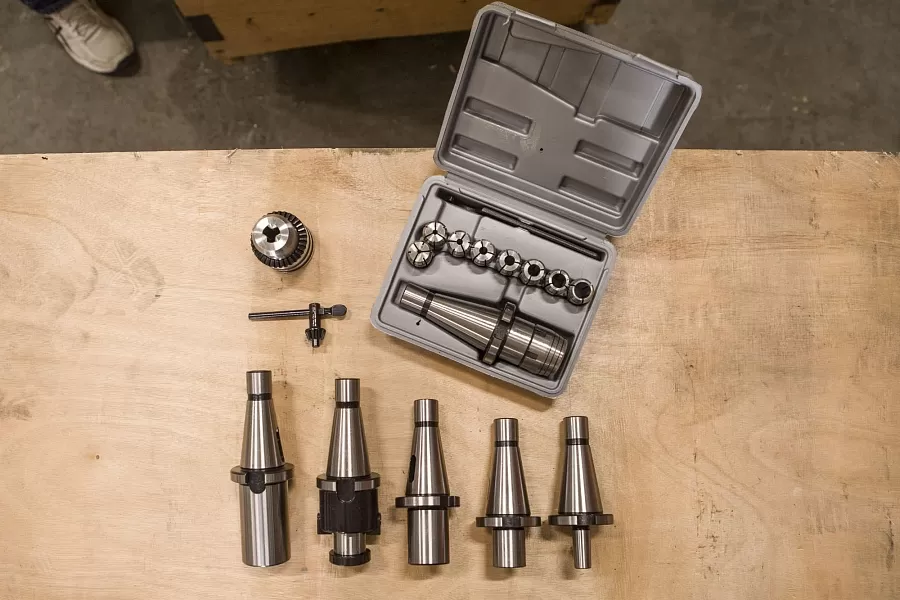

Комплект поставки*
1) Сверлильный патрон Ø16 мм
2) Оправка сверлильного патрона
3) УЦИ по 3-м осям
4) Переходные оправки ISO40/Mk-4, ISO40/Mk-3, ISO40/Mk-2
5) Оправка торцевой фрезы ISO40/ Ø 32 мм
6) Цанговый патрон ISO40 с набором из 8 цанг Ø 4, 5, 6, 8, 10, 12, 14, 16 мм
7) Клин сверлильного патрона
8) Ключ 21/24

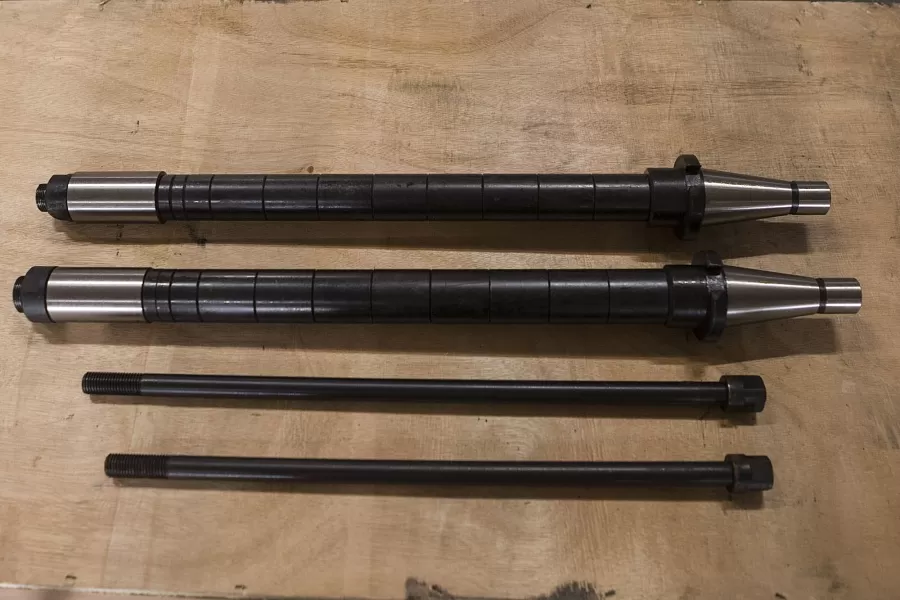

9) Зажимная тяга, 2 шт.
10) Оправка для горизонтального фрезерования,2 шт.
11) Лампа местного освещения
12) Система подвода СОЖ
13) Инструкция по эксплуатации
14) Сертификат точности
15) Упаковочный лист
* Производитель оставляет за собой право вносить изменения в конструкцию станка и его комплектацию без предварительного уведомления потребителя
Подробные характеристики
|
|
Stalex X6326B |
|---|---|
| Макс. диаметр сверления(чугун) | 40 (автоподача 16) мм |
| Макс. диаметр торцевого фрезерования | 125 мм |
| Макс. диаметр концевого фрезерования | 25 мм |
| Макс. диаметр резьбонарезания | М16 |
| ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ | |

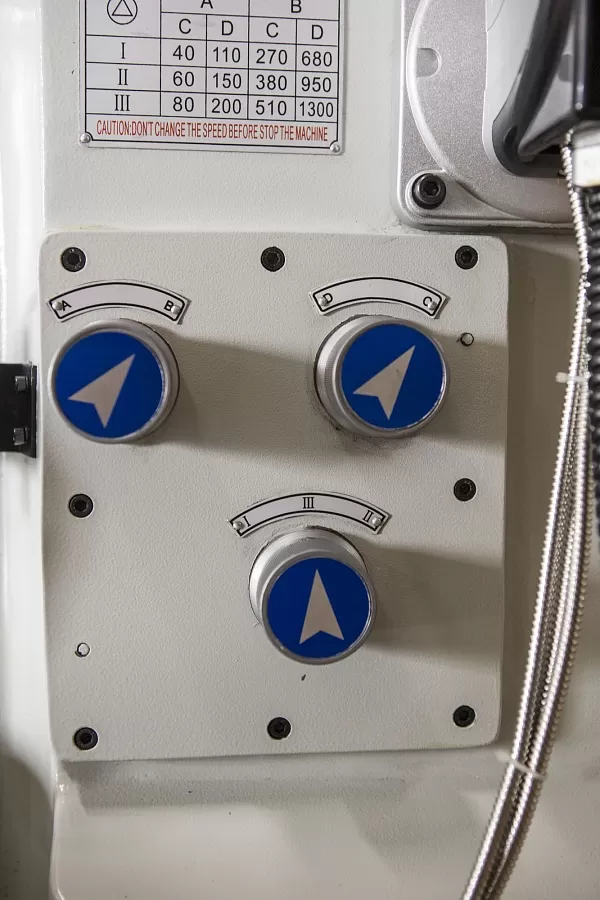

| Частота вращения шпинделя, 12 | 67-2010 об/мин |
| Конус шпинделя | ISO40 DIN 2080 |
| Ход пиноли шпинделя | 120 мм |
| Автоматическая подача пиноли | 0,1/0,15/0,3 мм/об |
| Диапазон наклона головки | ±45⁰ |
| Расстояние шпиндель-стойка | 200-550 мм |
| Расстояние шпиндель-стол | 80-420 мм |
| ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ | |
| Частота вращения шпинделя, 12 | 40-1300 об/мин |
| Конус шпинделя | ISO40 DIN 2080 |
| Расстояние шпиндель-стол | 0-340 мм |
| ФРЕЗЕРНЫЙ СТОЛ | |
| Размер стола | 1120х260 мм |
| Ход стола по оси Х x Y | 600х300 мм |

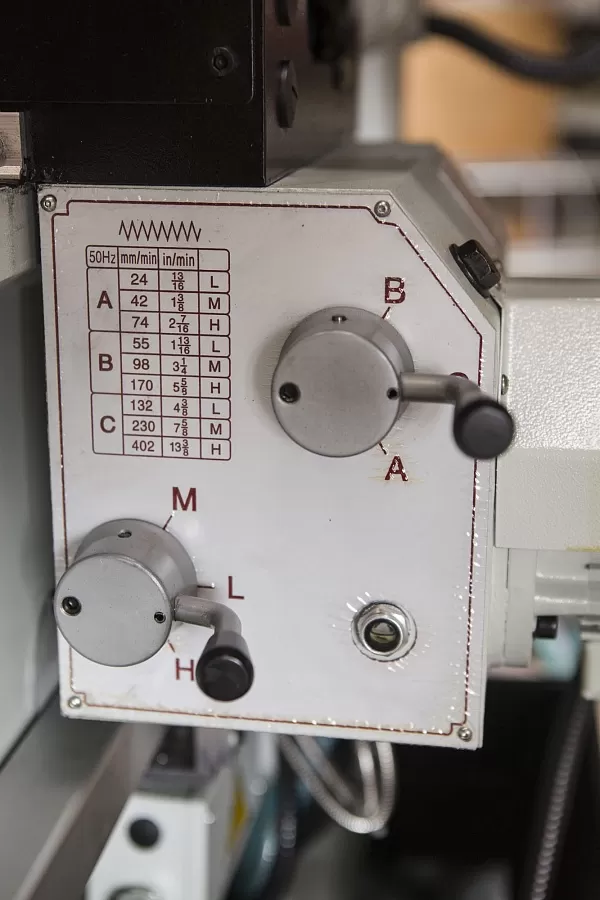

| Диапазон подач | 24-402 мм/мин |
| Т-образные пазы, 3 | 14 мм |
| Напряжение питания | 380 В |
| Выходная мощность, вертик./горизонт., S1 100 | 1,5/2,2 кВт |
| Потребляемая мощность, вертик./горизонт., S6 40% | 2,2 кВт |
| Габаритные размеры | 1580×1450×2150 мм |
| Масса | 1480 кг |
Комплектация
| Сверлильный патрон Ø16 мм | |
| Оправка сверлильного патрона | |
| УЦИ по 3-м осям | |
| Переходные оправки ISO40/Mk-4, ISO40/Mk-3, ISO40/Mk-2 | |
| Оправка торцевой фрезы ISO40/ Ø 32 мм | |
| Цанговый патрон ISO40 с набором из 8 цанг Ø 4, 5, 6, 8, 10, 12, 14, 16 мм | |
| Клин сверлильного патрона | |
| Ключ 21/24 | |
| Зажимная тяга, 2 шт. | |
| Оправка для горизонтального фрезерования,2 шт. | |
| Лампа местного освещения | |
| Система подвода СОЖ | |
| Инструкция по эксплуатации | |
| Сертификат точности | |
| Упаковочный лист |
Аксессуары
Расточная головка конус ISO50 (с набором расточных резцов из 12 шт.)
Расточная головка конус ISO30 (с набором расточных резцов из 12 шт.)
